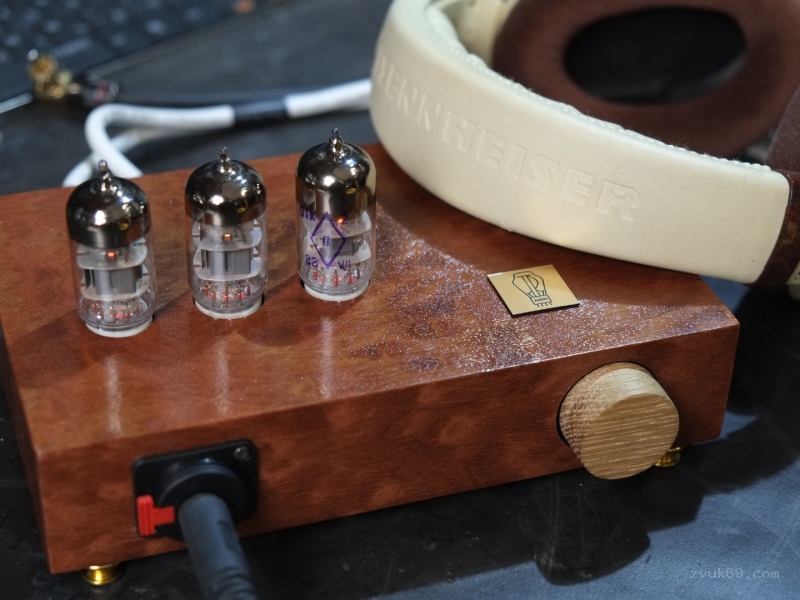

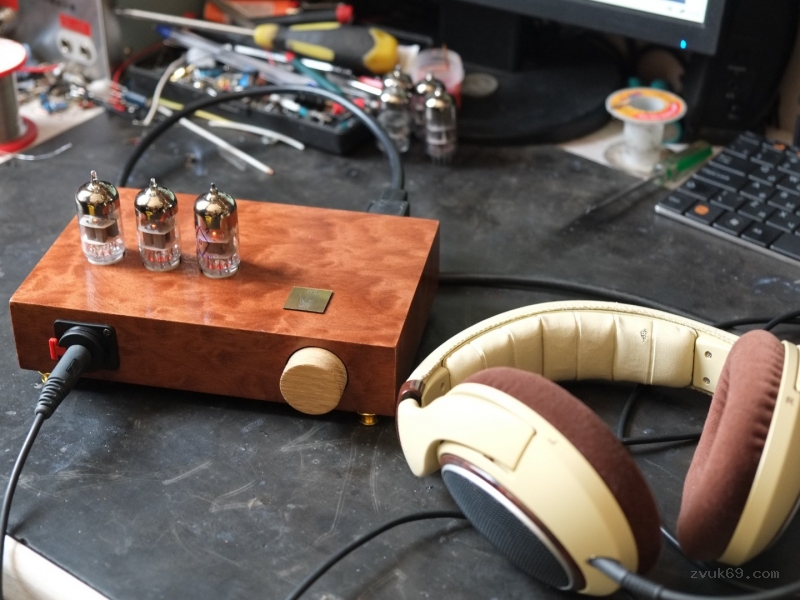

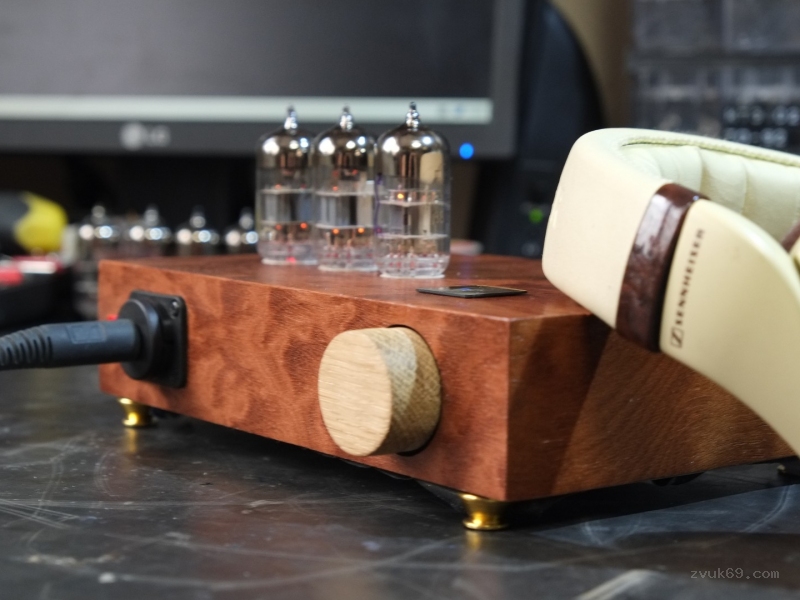

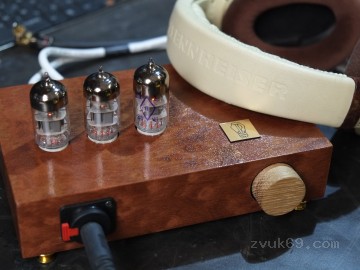

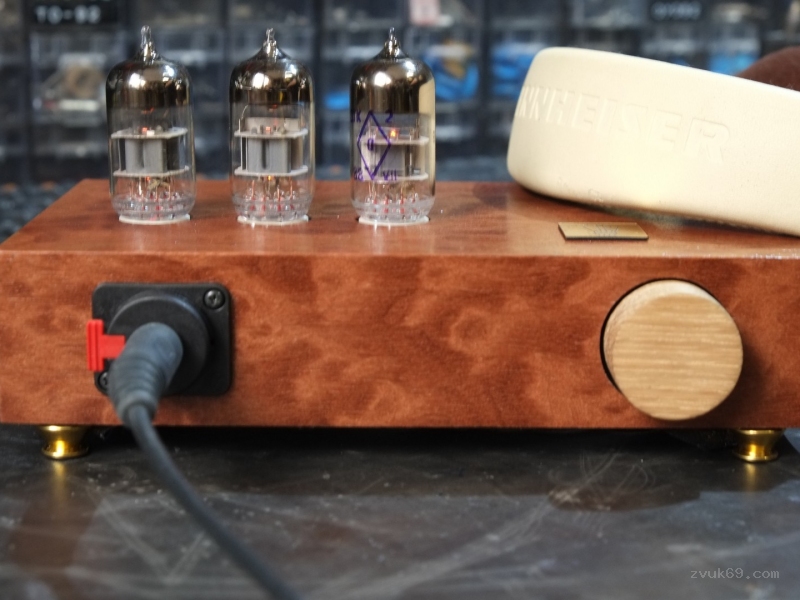

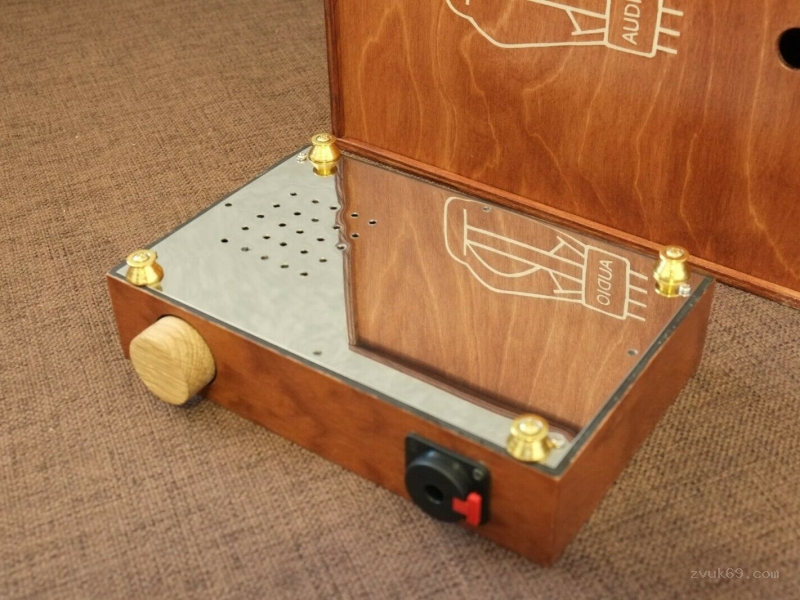

Усилитель для наушников

Hi-Fi усилитель для наушников собранный на двойном универсальном триоде для любителей высококачественного звуковоспроизведения. Основой схемотехники является схема включения каскадов.

Первый каскад - каскад с нагрузкой в аноде.

Второй каскад - катодный повторитель Уайта.

Особенности каскада с анодной нагрузкой

• минимум элементов,
• доступность методик расчета и готовых схемотехнических решений для различных ламп,
• простота реализации цепей смещения.

Особенности катодного повторителя каскадного типа

• напоминает одновременно СРПП,каскад и катодный повторитель .Отличается от последнего наличием обратной связи с анода верхнего на сетку нижнего по схеме триода через конденсатор,
• предельно низкое выходное сопротивление,
• практически не ослабляет сигнал (коэффициент передачи каскада близок к единице),
• низкий коэффициент нелинейных искажений,
• стопроцентная ООС.

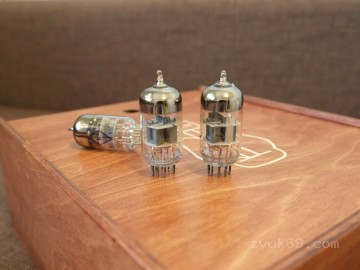

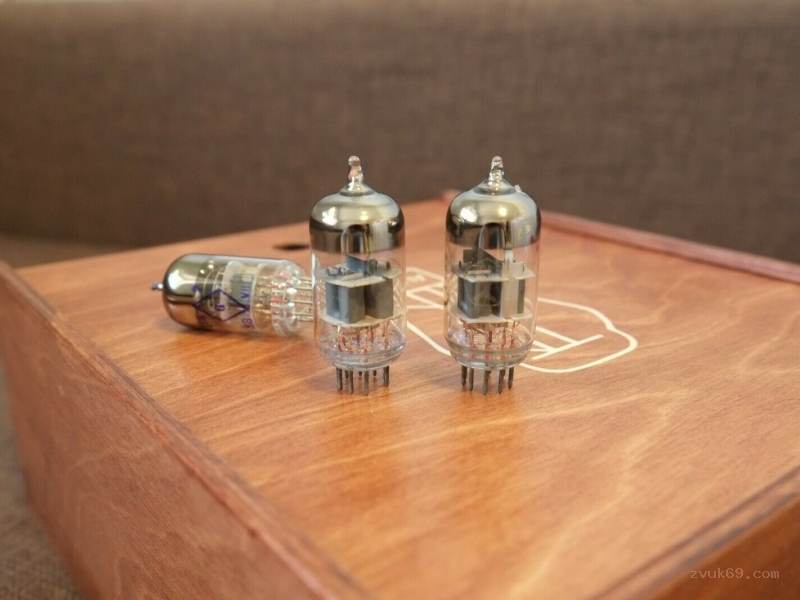

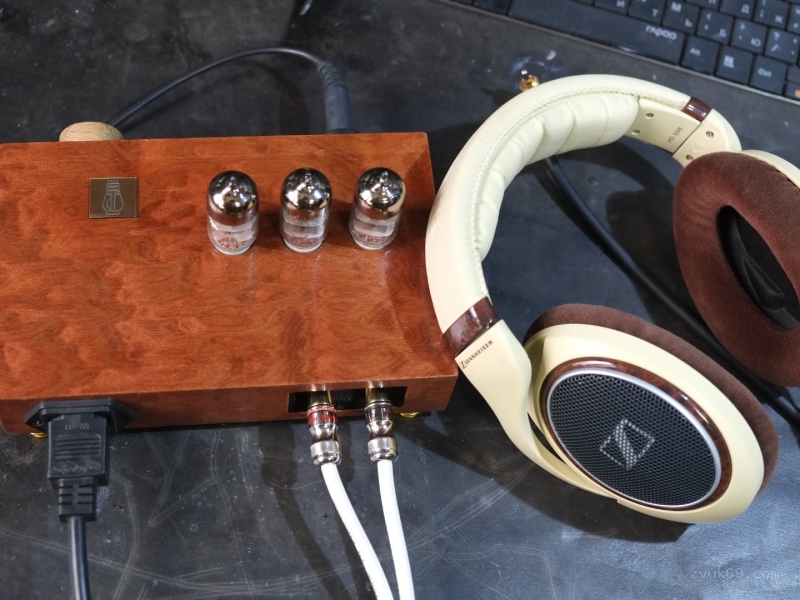

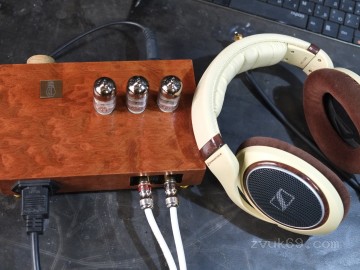

Усилитель выполнен по бестрансформаторной схеме, в выходном каскаде две лампы 6н23п включенным катодным повторителем. Кроме того, обе половинки лампы соединены параллельно, т.е. предприняты все меры к снижению выходного сопротивления каскада. Довольно прямолинейное решение, налицо технократический подход, имеющий отдельное отношение к качественному звуковоспроизведению.

Технические характеристики

• Тип: Усилитель для наушников.
• Страна: Россия
• Потребляемая мощность: 25 Вт
• Выходная мощность: 2-1400мВт (до 32 Ом), 2-2200мВт (до 300 Ом)
• Частотный диапазон: 20-45000 Гц (+/- 3дб)
• Общие гармонические искажения: 1% (1кГц)
• Входная чувствительность: 200-400мВт
• Соотношение сигнал-шум: 100дб (А-weighted)
